Les lignes de finition automobile font face à une double contrainte : accélérer les cadences pour répondre à la demande tout en réduisant leur empreinte énergétique. Dans ce contexte, le rayonnement infrarouge s’impose comme une solution technique mature pour transformer les process thermiques existants. Plutôt que de remplacer intégralement les installations de séchage, les industriels français privilégient désormais l’ajout de modules IR sur leurs fours à convection, avec des résultats mesurables dès les premiers mois.
Les retours d’expérience d’équipementiers automobiles montrent que trois applications dominent : le dopage infrarouge pour accélérer le séchage de peinture en ligne, les panneaux mobiles pour la retouche localisée en fin de chaîne, et les dispositifs fixes pour préchauffer les composants plastiques avant assemblage. Ces trois usages partagent le même principe physique — un transfert thermique direct par rayonnement — mais répondent à des contraintes opérationnelles distinctes.
Vos 3 priorités pour intégrer l’infrarouge en production
- Dopage infrarouge : ajoutez des modules IR à vos fours existants pour réduire le temps de séchage peinture de 40 à 60 % sans remplacer l’installation
- Retouche localisée : déployez des panneaux IR mobiles pour diminuer de 60 % le temps d’immobilisation des véhicules en fin de ligne
- Préchauffage composants : installez des panneaux IR fixes en bord de chaîne pour accélérer la mise en chauffe de pièces plastiques avant assemblage
Rayonnement infrarouge appliqué à la finition automobile : périmètre d’usage
Selon les analyses du CETIM (Centre technique des industries mécaniques), le séchage de peinture représente encore aujourd’hui le principal goulot d’étranglement des lignes de finition tournant à plus de 100 pièces par heure. Face à cette contrainte, les responsables production cherchent des solutions compatibles avec leurs installations existantes, capables de réduire les temps de cycle sans nécessiter un arrêt prolongé des chaînes. C’est dans ce contexte que le rayonnement infrarouge s’est imposé comme une technologie de retrofit privilégiée par les équipementiers automobiles français.
Le périmètre d’application de l’infrarouge dans l’automobile se concentre sur trois familles d’usages bien distinctes. La première, et de loin la plus répandue, concerne le dopage de peinture : des modules IR sont ajoutés sur les fours à convection existants pour compléter leur action thermique et accélérer le séchage des vernis bi-couches. La deuxième application vise la retouche localisée en fin de ligne, avec des panneaux mobiles permettant de traiter rapidement une zone spécifique de carrosserie sans immobiliser le véhicule en cabine. La troisième usage, moins visible mais tout aussi stratégique, consiste à préchauffer des composants plastiques GMT ou SMC en bord de chaîne, juste avant leur assemblage ou formage.
IR court ou IR moyen : quelle différence pour l’automobile ? L’infrarouge court (longueur d’onde 0,78-1,4 µm) chauffe rapidement la surface de peinture sans pénétrer en profondeur, idéal pour le séchage de finition automobile. L’infrarouge moyen (1,4-3 µm) pénètre davantage dans les matériaux, adapté aux traitements en volume (cuisson agroalimentaire) mais rarement utilisé en finition carrosserie.
Le principe physique qui justifie ces gains repose sur un transfert thermique direct par rayonnement électromagnétique, sans échauffer l’air ambiant comme le font les fours à convection traditionnels. Concrètement, les émetteurs infrarouges chauffent uniquement la surface d’application de la peinture, limitant les déperditions énergétiques et accélérant la montée en température de la couche de vernis. Cette caractéristique technique explique pourquoi l’infrarouge court est systématiquement privilégié en finition automobile : il cible la surface sans cuire le cœur de la pièce. Les installations se déclinent en deux grandes catégories selon l’usage : les modules fixes intégrés aux fours pour le dopage en série, et les panneaux mobiles orientables pour les interventions ponctuelles.
Accélération du séchage et du dorage de peinture par modules IR

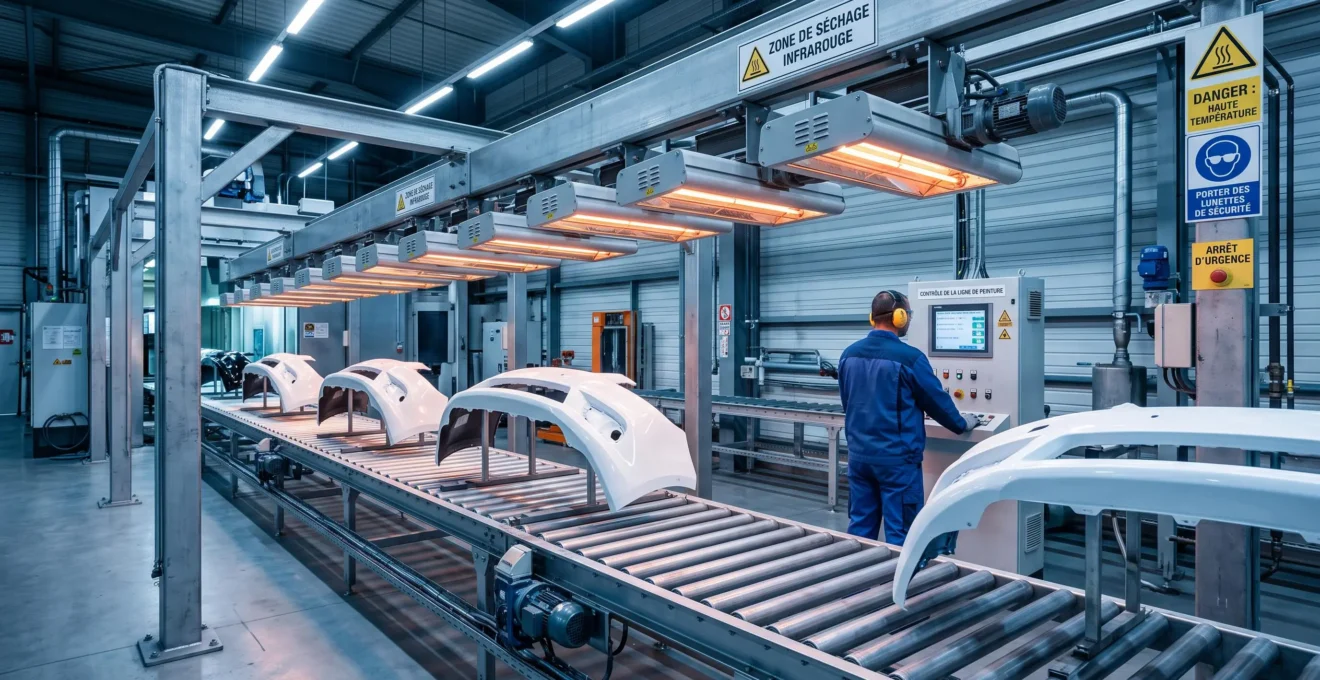

Prenons une situation classique documentée par la Plateforme de la Filière Automobile (PFA) : un équipementier automobile des Hauts-de-France produit 120 pare-chocs par heure sur une ligne équipée d’un four à convection de 80 mètres. Le temps de séchage initial du vernis bi-couche atteint 12 minutes, ce qui impose soit de ralentir la cadence, soit d’allonger physiquement le four. Plutôt que d’engager un investissement lourd dans un remplacement complet, l’industriel décide d’installer des modules infrarouges en complément du four existant. Résultat constaté dès le premier mois : le temps de séchage chute à 6 minutes, soit une réduction de 50 %, tout en dégageant un gain énergétique de 40 % sur cette étape thermique.

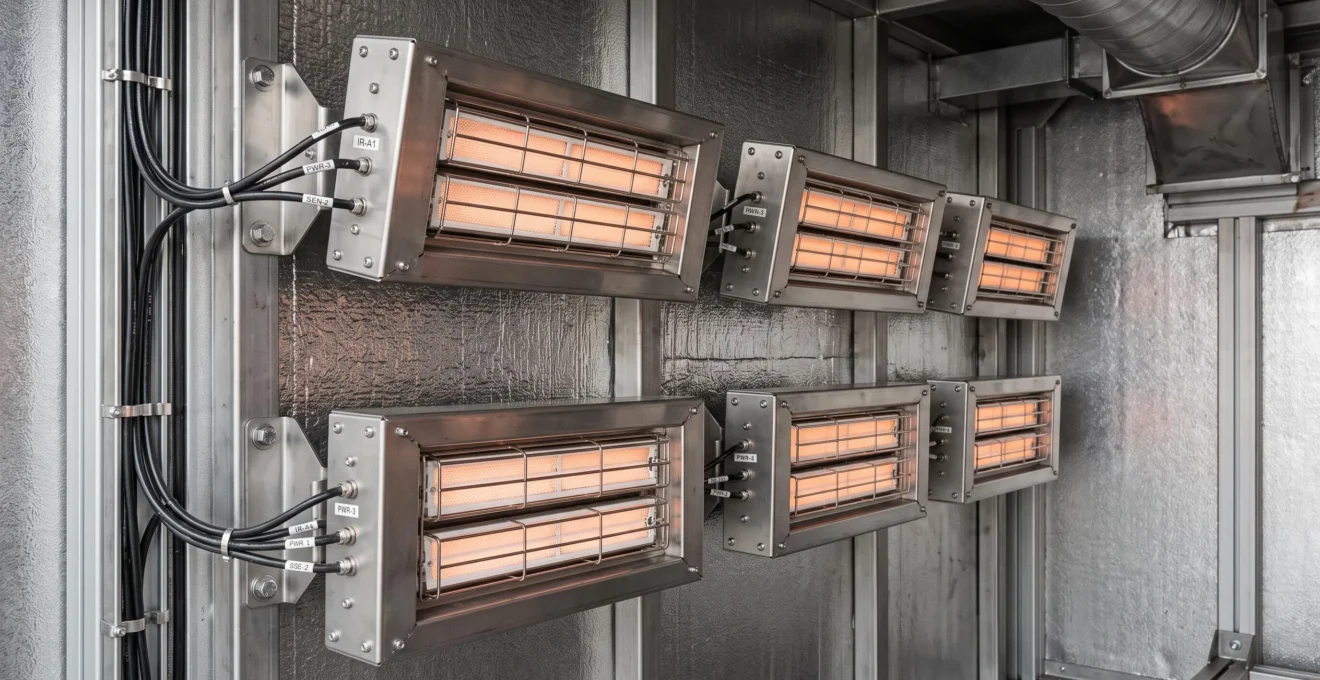

Cette approche, désignée sous le terme technique de dopage infrarouge, consiste précisément à ajouter des cassettes IR à l’intérieur ou en sortie des fours à convection sans modifier leur structure principale. Les modules sont positionnés de manière à compléter le profil de température du four, en ciblant les zones où subsistent généralement des points froids dus à une ventilation imparfaite. L’aération des modules IR reste séparée du circuit d’air du four principal, préservant ainsi l’équilibre thermique initial de l’installation. Cette compatibilité avec les équipements existants explique pourquoi le retrofit par dopage IR représente aujourd’hui la solution privilégiée par les responsables production cherchant à optimiser leurs lignes sans arrêt prolongé.
Selon les retours d’expérience compilés par le CETIM auprès d’équipementiers français, les réductions de temps de séchage atteignent 40 à 60 % selon le type de vernis traité et la configuration de ligne. Ces gains se traduisent directement par une augmentation de la cadence horaire ou, à cadence constante, par un raccourcissement physique de la zone de séchage libérant de l’espace au sol. Le tableau ci-dessous synthétise les différences mesurables entre une installation à convection seule et une solution combinée intégrant le dopage infrarouge.
| Critère | Four convection seul | Four convection + dopage IR |
|---|---|---|
| Temps séchage pare-chocs (exemple) | 12 minutes | 6 minutes (-50 %) |
| Consommation énergétique | Référence 100 % | 60 % (gain -40 %) |
| Points froids résiduels | Fréquents (zones mal ventilées) | Quasi supprimés (rayonnement direct) |
| Investissement initial | 150 000 € (installation neuve) | 40 000-60 000 € (retrofit modules IR) |
| Modification installation | Remplacement complet | Ajout modules sans modification structurelle |
L’erreur la plus couramment constatée lors de l’intégration d’équipements IR concerne le calibrage de la longueur d’onde en fonction du type de vernis appliqué. Un réglage inadapté entre infrarouge court et infrarouge moyen, ou une mauvaise prise en compte des spécificités du vernis bi-couche, de la peinture à l’eau ou des formulations UV-réactives, entraîne soit une sur-cuisson de surface (brillance altérée, micro-fissures), soit une inefficacité thermique qui annule les gains attendus. Cette contrainte technique impose une collaboration étroite entre le fournisseur de modules IR et le fournisseur de peinture dès la phase d’étude, pour valider la compatibilité et ajuster précisément les paramètres de puissance et de distance émetteur-pièce.
Retouche localisée et préchauffage de composants : installations modulaires
Au-delà du séchage en série, les installations infrarouges se distinguent par leur capacité à offrir une flexibilité opérationnelle difficilement atteignable avec les fours fixes. Cette modularité répond à deux besoins industriels bien identifiés : traiter rapidement une zone spécifique de carrosserie sans immobiliser le véhicule complet en cabine, et préchauffer des composants plastiques techniques juste avant leur intégration sur la chaîne d’assemblage. Les deux applications partagent le même principe — un dispositif orientable apportant la chaleur exactement là où elle est nécessaire — mais se déclinent en configurations techniques adaptées à chaque contrainte.

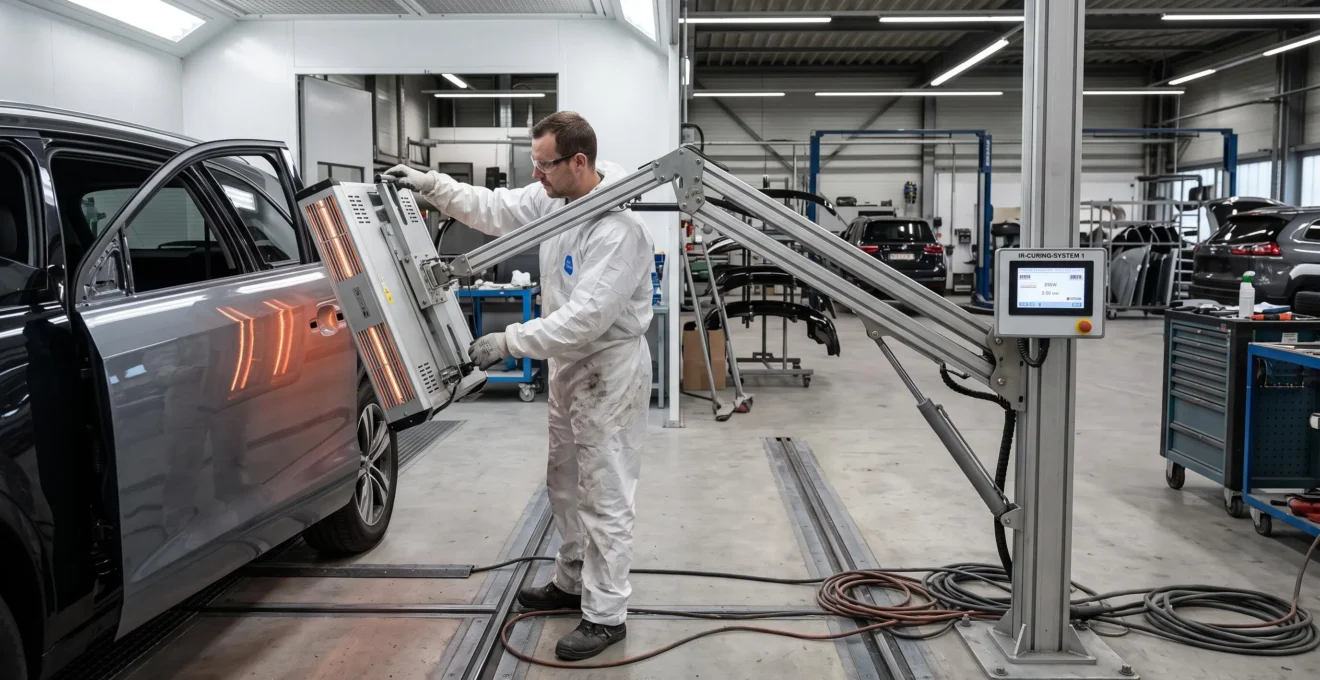

Les panneaux IR mobiles destinés à la retouche localisée ont transformé la gestion des défauts de finition en fin de ligne. Plutôt que de renvoyer un véhicule en cabine de peinture complète pour corriger un impact ou une zone de coulure, les opérateurs positionnent un panneau infrarouge orientable face à la zone concernée, appliquent la retouche et sèchent immédiatement sur place. Selon les données collectées par la PFA auprès d’équipementiers français, cette approche permet une réduction de 60 % du temps d’immobilisation des véhicules pour ces interventions, ce qui limite directement les pertes de cadence et les coûts de non-qualité. La rapidité de mise en chauffe des panneaux IR — quelques dizaines de secondes contre plusieurs minutes pour préchauffer une cabine entière — explique cette performance.
-
Panneaux sur rails électrifiés : cassettes IR montées sur rails au sol permettant déplacement multiaxial pour retouche 360° de carrosserie
-
Cassettes orientables sur bras articulé : panneaux pivotants à 180° pour traitement zones verticales et horizontales (capot, portière, toit)
-
Formats modulaires : du compact A5 (30×21 cm, retouches localisées) aux surfaces pleines (120×80 cm, traitement porte complète)
-
Pilotage tactile déporté : boîtier de contrôle monté sur bras permettant réglage puissance et distance sans retour au tableau principal
La seconde application modulaire concerne le préchauffage de composants plastiques techniques (GMT, SMC) en bord de chaîne, juste avant leur formage ou pour faciliter le dégazage des composés organiques volatils. Des panneaux IR fixes sont positionnés au-dessus des convoyeurs d’alimentation, apportant la montée en température nécessaire sans allonger le temps de cycle. Cette configuration évite le recours à des étuves volumineuses et permet un ajustement fin de la température selon le type de matériau traité. Les guides installation fournisseurs recommandent généralement un positionnement à distance variable (de 15 à 40 cm selon la puissance émetteur) pour adapter le flux thermique aux contraintes dimensionnelles des pièces.
Questions fréquentes sur l’infrarouge dans l’automobile
Quel est le coût d’investissement IR comparé à un four à convection neuf ?
Le retrofit par dopage IR (ajout modules sur four existant) représente généralement 40 000 à 60 000 € selon la longueur de ligne, contre 150 000 à 250 000 € pour un four à convection complet neuf, d’après les estimations sectorielles 2024. L’installation de panneaux IR mobiles pour retouche débute à 15 000 € par poste.
L’infrarouge est-il compatible avec tous les types de vernis automobiles ?
L’IR court convient aux vernis bi-couches, peintures à l’eau et finitions standard. La compatibilité avec vernis UV-réactifs ou formulations spécifiques nécessite validation avec le fournisseur de peinture pour calibrer précisément la longueur d’onde et éviter la sur-cuisson de surface.
En combien de temps amortit-on un investissement en équipements IR ?
Le retour sur investissement dépend directement de la cadence de production. Selon les analyses du CETIM, sur une ligne à 120 pièces par heure (2 équipes), le ROI du dopage IR est généralement atteint en 18 à 24 mois grâce aux gains énergétiques (40 %) et à l’augmentation de cadence (réduction temps de cycle).
Quelle formation faut-il prévoir pour les opérateurs ?
Une formation initiale de 1 à 2 jours couvre les réglages de puissance, la calibration distance émetteur-pièce, et les consignes de sécurité rayonnement. Les systèmes récents intègrent des interfaces tactiles intuitives limitant la complexité d’utilisation quotidienne.
Quel entretien demandent les cassettes IR et à quelle fréquence ?
Les cassettes IR nécessitent un nettoyage trimestriel (dépoussiérage émetteurs, contrôle câblage) et un remplacement des émetteurs céramiques tous les 18 à 36 mois selon l’intensité d’usage. Les coûts de maintenance représentent 3 à 5 % de l’investissement initial par an.
